GB 16409-1996中对板式换热器分类及代号的规定
时间：2025-03-28 16:03:33 来源：www.zzrtwe.com 作者：北京板式换热器厂家 访问量:254
GB 16409-1996中对板式换热器分类及代号进行了相关规定，我们和北京板式换热器制造厂家一起来看看详细内容吧。
一、板式换热器常用的板片波纹形式见表1
表1
| 序号 | 波纹形式 | 代号 |

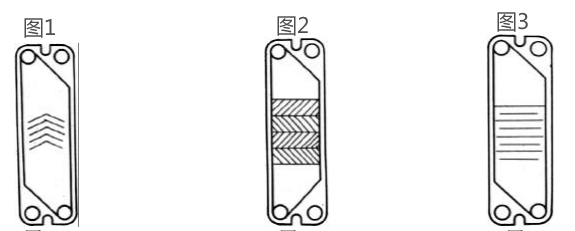

| 1 | 人字形波纹（图1、图2） | R |
| 2 | 水平平直波纹（图3） | P |

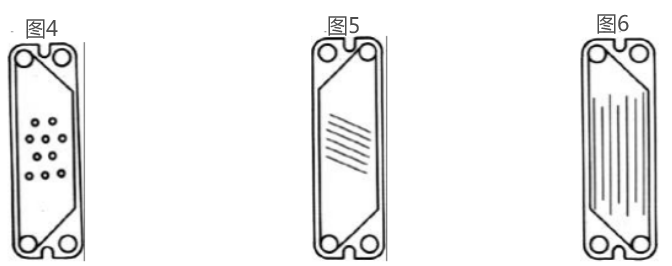

| 3 | 球形波纹（图4） | Q |
| 4 | 斜波纹（图5） | X |
| 5 | 竖直波纹（图6） | S |
| 注：流体在板面上可以是对角流，也可以说是单边流。图1、3、5、6为对角流，图2、4为单边流。 | ||
二、板式换热器框架形式见表2
表2
| 序号 | 框架形式 | 代号 |

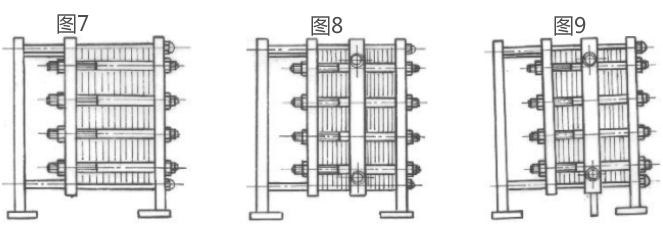

| 1 | 双支撑框架式（图7） | Ⅰ |
| 2 | 带中间隔板双支撑框架式（图8） | Ⅱ |
| 3 | 带中间隔板三支撑框架式（图9） | Ⅲ |
| 4 | 悬臂式（图10） | Ⅳ |
| 5 | 顶杆式（图11） | Ⅴ |
| 6 | 带中间隔板顶杆式（图12） | Ⅵ |
| 7 | 活动压紧板落地式（图13） | Ⅶ |
涿州瑞特韦尔公司主营产品有：北京进口板式换热器、北京智能板式换热器、北京热板式换热器、北京板式换热机组等，欢迎致电咨询。
本文GB 16409-1996中对板式换热器分类及代号的规定：http://www.zzrtwe.com/news_detail-206.html由北京板式换热机组生产商小编整理发布，欢迎浏览阅读。
