一、测定系统

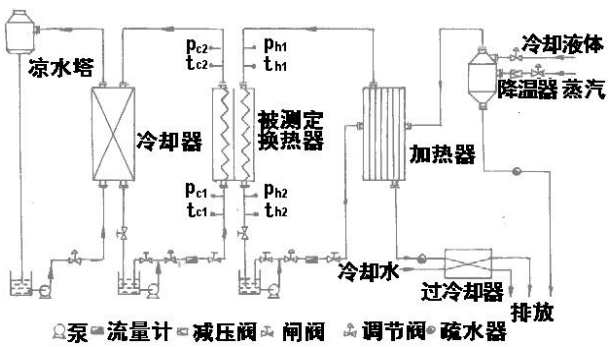

北京板式换热器测定系统由冷源、热源、被测定换热器、冷、热流体循环系统及测定仪表等组成。测定系统示例见图1。

图1 板式换热器测定系统图

二、测量仪表

1、北京板式换热器流量、温度、压力测量仪表的精度应符合表1的规定。

表1

2、仪表检定

测定用的流量、温度、压力等测量仪表均应按有关规定送法定计量机构检定,并在检定的有.效期内使用。

【附】流量测量方法

①流量计应安装在水平直管段上,其上游直管段长度应不小于20倍管径,下游直管段长度不小于15倍管径。在流量计的上游直管段起始端应安装过滤器。

②流量测量应精确到1%。
